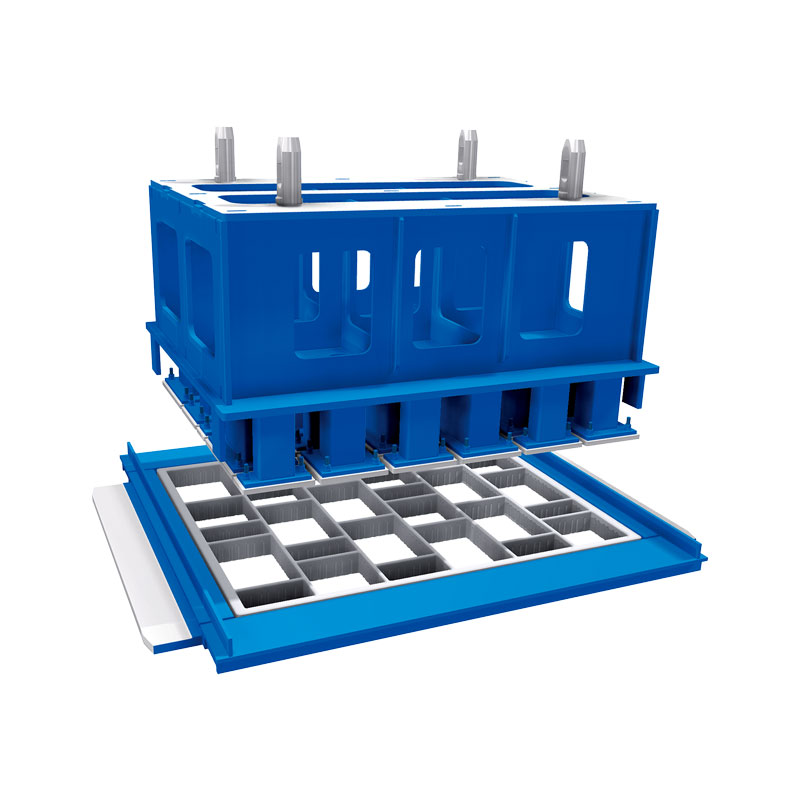

Finişer Kalıbı

Profesyonel üretici olarak size Kaldırım Taşı Kalıbı sunmak istiyoruz. QGM finişer kalıbı, düşük karbonlu alaşımlı, yüksek mukavemetli karbürleme çeliğini benimser ve müşterilere kalıp özelleştirmesi sağlamak için hassas kablo kesme teknolojisini, yüksek hassasiyetli CNC işleme teknolojisini ve 3D tarama teknolojisini entegre eder. Bu teknolojiler çok çeşitli konturlar ve geometrik şekiller tasarlayabilir. 0,3-0,4 mm açıklığı, hassas dikey köşeleri ve pürüzsüz yan duvarları vardır. QGM tarafından üretilen kaldırım taşları kolay kalıptan çıkarılabilir, yüksek hassasiyetlidir ve çevresinde çapak yoktur. Kalıplar, dijital serbest yüzey tasarımını ve baskı plakaları değişim tasarımını gerçekleştirebilir.

Kalıbın dayanıklılığını sağlamak için, QGM finişer kalıbı karbonlama işlemini benimser. Kalıp çerçeveleri ve baskı plakaları 60-63HRC'de sertleştirilir ve mirnimuim sertleştirme derinliği 1,2 m'dir. Müşterilerin istekleri doğrultusunda kalıp tasarlanabilir ve kaynak veya modüler diş kilitleme ile üretilmiştir.

Her türlü makine ve alet bağlantı parçası için aşağıdaki tasarımda yüksek kaliteli Parke Kalıpları sunuyoruz:

A)KALIP TASARIMI ALEV KESME

Dar ağ kalınlıkları mümkün

Kalıptan en iyi şekilde yararlanma

Makineye bağlı kaşe pabucu açıklığı 0,2-0,5 mm

Karşı konik yan duvarlar mümkün

Tutma oluklarına gerek yok

Çok katmanlı üretim makineleri için tipik tasarım

İsteğe bağlı çekme sayfası tasarımı

Dijitalleşme ile serbest yüzey tasarımı gerçekleştirilebilir

Isıtılabilir damga ayakkabı tasarımı uygulanabilir

B)FREZELENMİŞ KALIP TASARIMI

Tüm konturlara ve geometrilere uygulanabilir

Kalıp kutusundaki toleranslar +/-0,3 mm'nin altındadır

Makineye bağlı kaşe pabucu açıklığı 0,2-0,5 mm

Hassas dikey, açılı ve pürüzsüz yan duvarlar

Kolay kalıptan çıkarma

Yüksek uyum doğruluğu

Olası tüm tasarımlarda yer tutucular mümkün

İsteğe bağlı çekme sayfası tasarımı

Dijitalleşme ile serbest yüzey tasarımı gerçekleştirilebilir

Isıtılabilir damga ayakkabı tasarımı uygulanabilir

Tüm kaplama kalıpları için aşınma koruması aşağıdaki gibidir:

A) KARBÜRLEME (62-68 HRC)

Kalıp kutusu ve damga pabuçları sertleştirilmiş (62-68 HRC)

Sertlik nüfuziyeti min. 1,2mm

B)NİTRATLAMA (62-68 HRC)

Nitratlanmış kalıp kutusu ve damga pabuçları (62-68 HRC)

Sertlik nüfuziyeti min. 0,4mm

Karbürleme ile işlenen kalıplarla karşılaştırıldığında neredeyse hiç iç stres yok

Küçük web kalınlıkları için önerilir

Karbürleme ile işlenen kalıplara göre daha yüksek kontur doğruluğu

Müşterilerden gelen taleplere göre kalıplarımız kaynak veya modüler vida dişi kilitleme yöntemleriyle tasarlanıp üretilebilmektedir.
