Ana Teknoloji Özellikleri

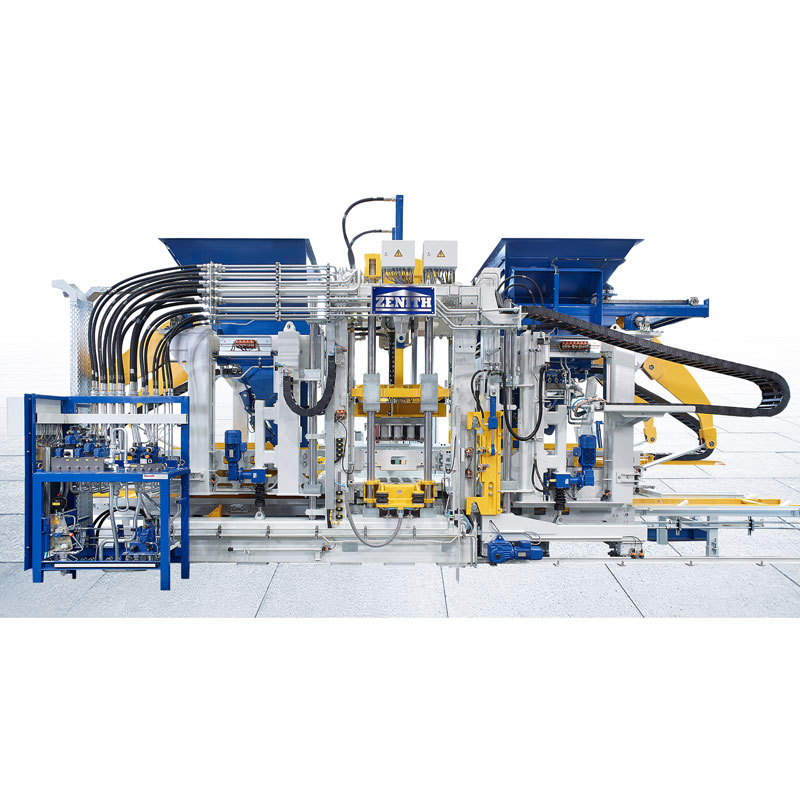

1) Zenith 1500 Tek Palet Blok Yapma Makinesini fabrikamızdan satın alacağınızdan emin olabilirsiniz. Ultra-Dynamic adı verilen yüksek kaliteli servo sıkıştırma sistemi, çok yüksek sıkıştırma ve olağanüstü dinamiği temsil eder. Bu nedenle en kaliteli ürünlerin hızlı ve verimli bir şekilde üretilmesini garanti eder. Özellikle büyük hacimli ürünlerde ve ön ve ara vibrasyonla üretilen premium ürünlerde bu vibrasyon sistemi birçok avantaj sağlamaktadır. Sistem yağ banyosu olmadan çalışarak çevre dostu ve az bakım gerektiren bir üretimi destekler.
2) Titreşim tablası, motor çapraz kirişi ve çerçeve yan parçaları için vida bağlantılarının kullanılması, bu Zenith 1500 Tek Palet Blok Yapma Makinesinin özel bir özelliğidir. Müşterinin üretim koşullarına uyum sağlayabilmesi nedeniyle piyasada benzersizdir. Vidalı yapı aynı zamanda dayanıklı bağlantılar ve mükemmel stabilite sağlar.

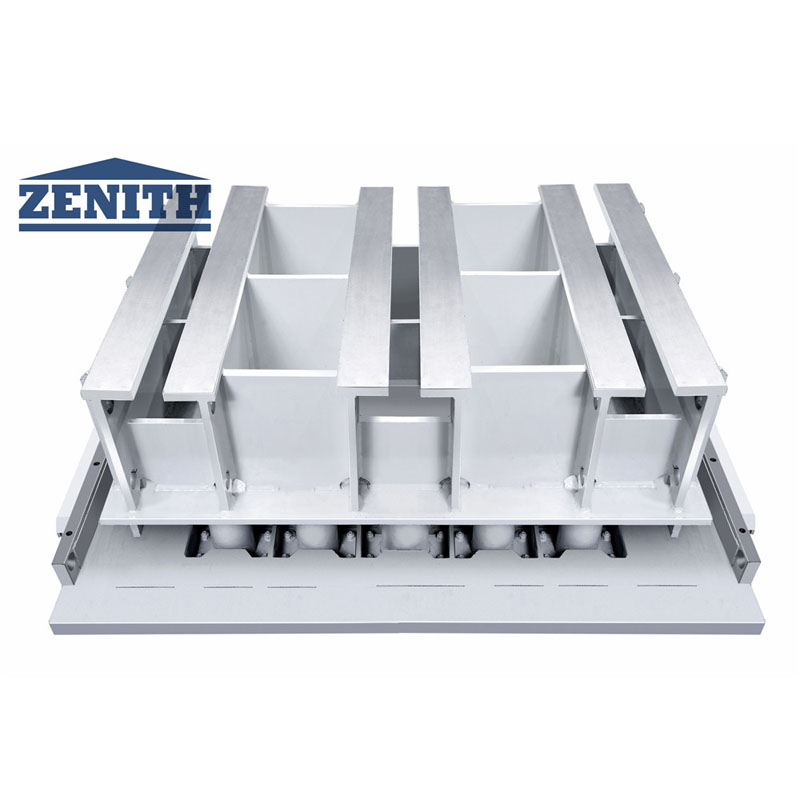

3) Pnömatik kalıp sıkıştırma cihazı, kolay kalıp değişimi sağlar. Kalıp başka sabitleme gerekmeden konumlandırılır; kalıp tutucudaki cıvatalar. Pnömatik olarak çalıştırılan sıkıştırma kolları ile sabitlenir. Ön ve ana titreşimin ayrı ayrı ayarlanması sayesinde optimum titreşim sonuçları ve daha uzun kalıp ömrü elde edilir. Kalıp bağlama cihazı artık diğer makine ve kalıp üreticilerinin kalıp bağlama sistemlerine de uyarlanabilmektedir.
4) Zenith 1500 Tek Palet Blok Makinası için kolonların yandan tek tek çıkartılmasına imkan veren yeni travers geliştirilmiştir. Bu yeni özellik, bakım çalışmaları sırasında büyük oranda zaman tasarrufu sağlıyor ve değişim çok daha güvenli ve daha az çabayla gerçekleştirilebiliyor. Bu düzeneğin sütunlar dahil tüm geometrisi önceki makine ZENITH 1500 ile aynıdır. Bu yeni traversin mevcut makinelere uyarlanması mümkündür.

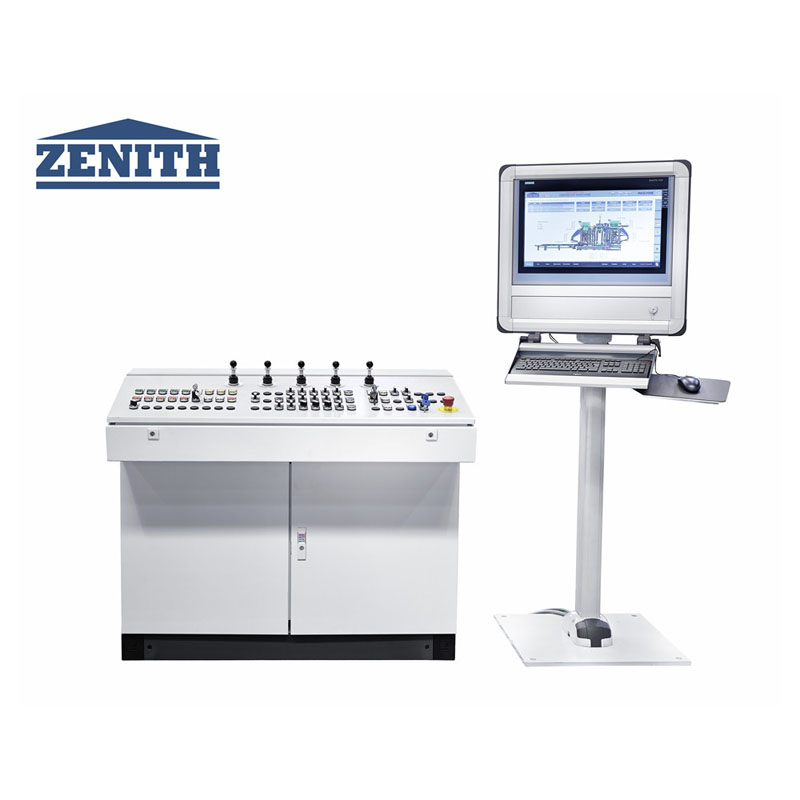

5) 5)Kendini açıklayan ve sezgisel görselleştirme konsepti, makinenin çalışmasının kolay öğrenilmesini garanti eder. Yeni bir teşhis tasarımı, operatörlerin en iyi ayarları seçmesinde destek olur. Zaman alan sorun giderme işlemlerine artık gerek kalmıyor ve üretim kesintileri minimuma indiriliyor. En son veritabanı teknolojisi kullanılarak tüm bilgiler kaydedilebilir, değerlendirilebilir ve saklanabilir. Bu verilere eksiksiz tesis ağı sayesinde her yerden ulaşılabilir.
Teknik Veriler
Zenith 1500 tek blok yapma makinesinin temel konfigürasyonu | |
Maks. tahta boyutu | 1.400 mm x 1.200 mm x 14 mm |
Kalıplama alanı | Kalıbın yerleşim çizimine göre |
Ürün boyutu | 50mm-500mm |
Otomatik son arabanın teknik parametreleri | |
Maks. yük kapasitesi | 15kg |
Maks. yerleştirme rafı başına yük kapasitesi | Tasarım olarak |
Her iki yerleştirme rafı katmanında maksimum yük kapasitesi | Tasarım olarak |
Destek braketinin iç genişliği | 1.060 mm |
Yerleştirme rafının katmanları | Şema olarak tasarlandı |
Yerleştirme rafının mesafesi | Tasarım olarak |
Anne arabanın sürüş gücü | Peki 11KW |
Ürün yüksekliği | |
Maks. yükseklik | 500 mm |
Min. yükseklik | 30mm |
İstifleme yüksekliği | |
Maks. İstifleme yüksekliği (palet dahil) | 1.800 mm |
Maks. Üretim Alanı (Standart ölçülerde üretim yapılmaktadır) | 1.350*1.050 mm |
Palet boyutu (standart) | 1.400*1.100 mm |
Çelik levha kalınlığı | 14 mm |
Temel malzeme silosu hacmi | |
Pigment silosu hariç | 1.500L |
Makine yüksekliği | |
Pigment cihazı hariç | 35 ton |
Palet konveyörü | 1.6T |
Hidrolik cihaz | 3.2T |
Makine boyutu | |
Maks. toplam uzunluk | 8.250 mm |
Maks. toplam yükseklik | 4.650 mm |
Maks. toplam genişlik | 3.150 mm |
Makine teknik parametreleri/enerji tüketimi | |
Titreşim sistemi | Servo titreşim sistemi |
Titreşim tablosu | Maksimum: 175KN, 60HZ |
Üst titreşim | Maksimum: 32KN |

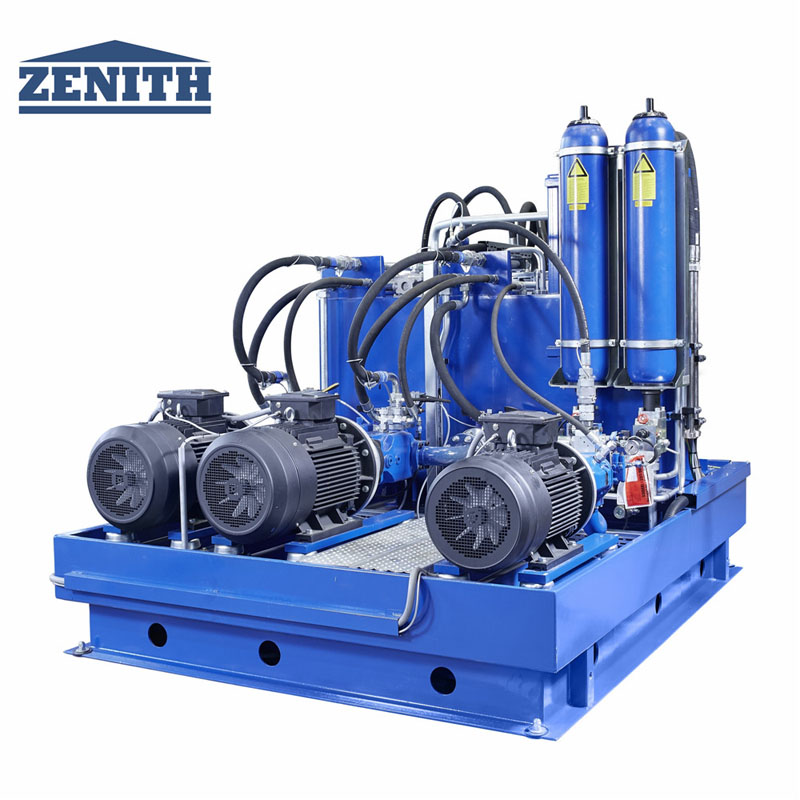

Hidrolik basınç | |
Toplam akış | 540L/dak |
Çalışma basıncı | 180 bar |
Maks. güç | 140KW |

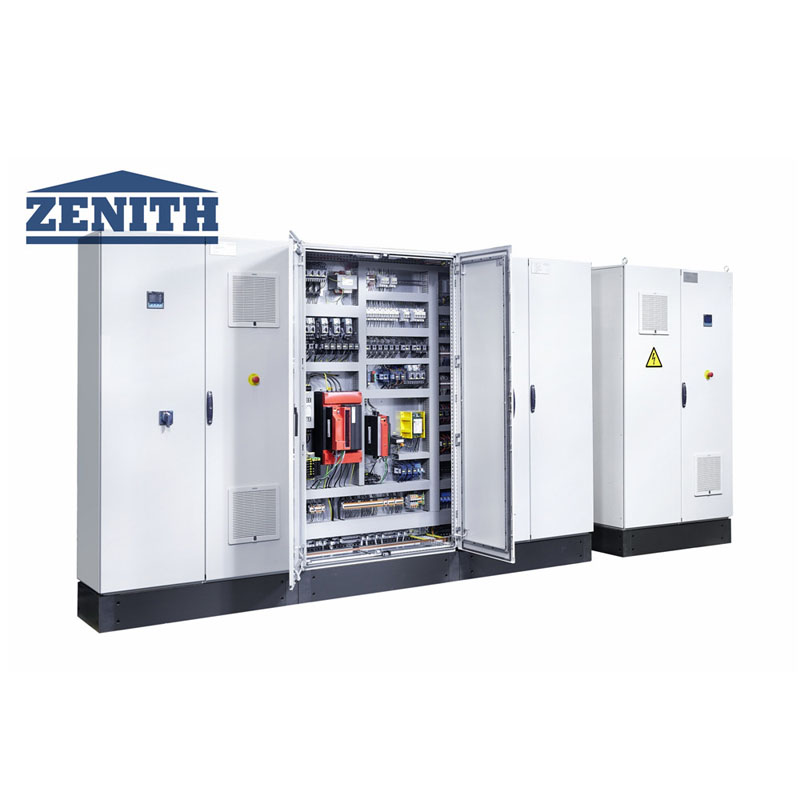

Kontrol sistemi | Siemens S7-1500, dokunmatik ekran konsolu |
Üretim kapasitesi
Blok Türü | Boyut (mm) | Resimler | Adet/Döngü | Döngü Süresi | Üretim Kapasitesi (8 Saatte) |
İçi Boş Blok | 400*200*200 | 15 | 15'ler | 28.800 adet | |
Dikdörtgen Finişer | 200*100*30 | 60 | 14'lü | 2.419m2 | |
Dikdörtgen Finişer (yüz karışımı olmadan) | 200*100*80 | 60 | 115 | 3.110m2 | |
Curstone | 150*1000*300 | 6 | 20'li yaşlar | 8.640 adet |
